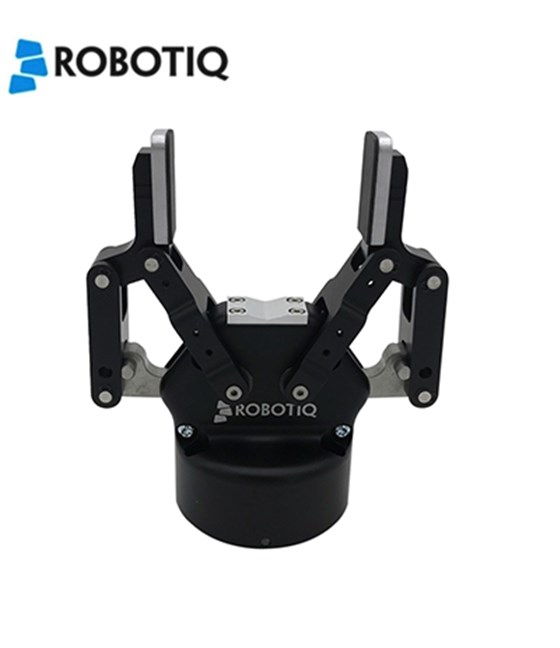

在結構設計方面，2F-140采用雙指同步驅動架構，單指最大開合行程達140mm，可適配1.5米鋼制門框的幾何尺寸。夾爪本體采用航空級鋁合金鍛造基座，配合碳纖維增強復合材料指端，實現輕量化與高剛性的平衡，整體重量控制在2.8kg，確保在高速搬運過程中慣性負載最小化。其獨特的V型指端設計通過有限元分析優化接觸應力分布，在抓取1.5米長、25mm厚鋼制門框時，接觸面壓強均勻性誤差小于5%，避免局部應力集中導致的工件變形。
熱變形補償是該夾爪的核心技術創新。焊接過程中，工件因局部高溫產生熱膨脹，傳統夾爪易因定位誤差導致焊接精度下降。2F-140電動夾爪集成紅外熱成像傳感器與六維力/力矩傳感器，實時監測工件表面溫度梯度及夾持力變化?？刂扑惴ú捎米赃m應PID與卡爾曼濾波融合策略，通過溫度-位移映射模型動態調整夾爪開合量，補償熱變形引起的0.5mm級位移誤差。經實驗驗證，在300℃焊接環境下，該夾爪可實現±0.1mm的重復定位精度，較傳統方案提升3倍。
傳動系統采用無刷直流伺服電機與行星減速機直連結構，減速比優化至1:50，額定輸出扭矩達120N·m，可穩定抓取50kg負載。旋轉關節采用交叉滾子軸承與磁編碼器組合，實現360°連續旋轉定位，角度分辨率達0.01°，背隙控制在0.5arcmin以內。防護等級達到IP67標準，可在油污、粉塵及-30℃~150℃極端環境下穩定運行，滿足汽車制造車間嚴苛的工況需求。
隨著智能制造對焊接精度與效率的雙重追求，Robotiq 2F-140夾爪通過熱變形自動補償技術與高剛性結構設計，在汽車制造領域?qū)崿F(xiàn)焊接搬運的精準化與智能化，成為提升生產線自動化水平的關鍵執行單元，持續推動工業制造向更高精度、更強適應性的方向發展。
