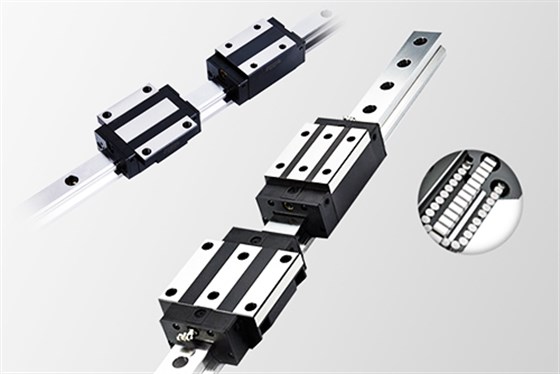

在現代工業制造和自動化領域中，高精度導軌滑塊作為關鍵部件，其性能直接影響到整個系統的穩定性和運行效率。隨著智能制造的快速發展，對導軌滑塊的要求不再僅限于高精度和穩定性，還需要具備高負載能力和輕量化設計，以滿足現代工業生產對效率和能耗的雙重需求。本文將從材料選擇、結構設計、制造技術等方面探討高精度導軌滑塊如何兼顧負載能力與輕量化需求。

一、材料選擇：高強度與輕質材料的結合

高精度導軌滑塊的設計首先面臨的是材料選擇的問題。為了兼顧負載能力和輕量化需求，設計師們需要尋找一種既能承受高負載，又具備較低密度的材料。在這方面，高強度合金鋼、鋁合金以及復合材料成為了主要選擇。

1. 高強度合金鋼

高強度合金鋼以其優異的機械性能和耐磨性，成為高精度導軌滑塊的首選材料之一。通過熱處理工藝，合金鋼的硬度和強度可以得到顯著提升，從而滿足高負載的要求。同時，通過優化合金配比和熱處理工藝，可以在一定程度上降低材料的密度，實現輕量化設計。

2. 鋁合金

鋁合金以其低密度、高強度和良好的加工性能，成為實現導軌滑塊輕量化的重要材料。雖然鋁合金的硬度和耐磨性不如合金鋼，但通過表面處理技術和涂層技術的應用，可以顯著提高鋁合金導軌滑塊的耐磨性和耐腐蝕性，從而滿足高精度和長壽命的要求。

3. 復合材料

復合材料如碳纖維增強塑料（CFRP）等，以其優異的比強度和比剛度，成為高精度導軌滑塊輕量化設計的又一選擇。這些材料不僅重量輕，而且具有較高的剛性和穩定性，能夠有效降低振動和噪聲，提高系統的整體性能。

二、結構設計：優化承載與減重

在材料選擇的基礎上，結構設計是實現高精度導軌滑塊負載能力與輕量化兼顧的關鍵。設計師們需要充分考慮導軌滑塊的受力情況和運動特性，通過優化結構來提高其承載能力和減輕重量。

1. 滾珠或滾柱式導軌設計

滾珠或滾柱式導軌設計通過滾動摩擦來降低摩擦系數和磨損，同時提高精度和穩定性。這種設計不僅能夠承受較大的負載，還能通過減少摩擦來降低能耗。此外，通過優化滾珠或滾柱的排列和尺寸，可以進一步減輕導軌滑塊的重量。

2. 輕量化結構設計

輕量化結構設計包括去除不必要的材料、優化截面形狀和采用空心結構等措施。例如，通過有限元分析等方法對導軌滑塊進行受力分析，確定材料分布和厚度，去除不必要的材料，從而降低重量。同時，采用空心結構或薄壁設計，可以在保證強度的前提下減輕重量。

3. 集成化設計

集成化設計是將多個功能部件集成在一個結構中的設計方法。通過集成化設計，可以減少零部件數量和連接件的使用，從而降低重量并提高系統的整體性能。例如，將潤滑系統和傳感器等集成在導軌滑塊中，可以減少外部連接和管線，提高系統的可靠性和維護性。

三、制造技術：精密加工與先進工藝

制造技術是實現高精度導軌滑塊設計目標的重要保障。通過采用精密加工技術和先進制造工藝，可以確保導軌滑塊的尺寸精度、形狀精度和表面質量達到設計要求。

1. 精密加工技術

精密加工技術包括高精度數控加工、超精密磨削和激光加工等。這些技術能夠確保導軌滑塊的尺寸精度和形狀精度達到微米級甚至納米級水平，滿足高精度運動的需求。同時，通過優化加工參數和工藝路線，可以提高加工效率和降低成本。

2. 熱處理技術

熱處理技術是提高材料硬度和耐磨性的重要手段。通過淬火、回火等熱處理工藝，可以顯著提高導軌滑塊材料的硬度和強度，從而增強其承載能力和耐磨性。此外，通過控制熱處理過程中的溫度和時間等參數，還可以減少材料的變形和裂紋等缺陷。

3. 表面處理技術

表面處理技術如滲碳淬火、氮化、鍍鉻等可以進一步提高導軌滑塊的耐磨性和抗腐蝕性。這些技術能夠在導軌滑塊表面形成一層堅硬的保護層，減少磨損和腐蝕的發生。同時，通過優化表面處理工藝參數和涂層厚度等參數，可以確保涂層與基材之間的結合力達到最佳狀態。

四、結論

高精度導軌滑塊的設計需要兼顧負載能力與輕量化需求。通過選擇合適的材料、優化結構設計和采用先進的制造技術等措施，可以實現這一目標。在未來的發展中，隨著智能制造和自動化技術的不斷進步，高精度導軌滑塊將朝著更高精度、更高負載能力和更輕量化的方向發展。這將為現代工業制造和自動化生產提供更加高效、可靠和節能的解決方案。
