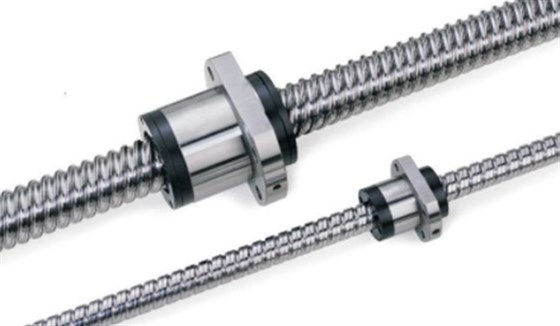

絲杠是各類機床上的關鍵傳動件，它是將旋轉運動轉變?yōu)橹本€運動或?qū)⒅本€運動轉變?yōu)樾D(zhuǎn)運動的傳動、定位功能部件。機床絲杠主要有梯形絲杠和滾珠絲杠兩大類。其中滾珠絲桿傳動效率高，動作靈敏，進給均勻平穩，低速無爬行，定位精度與重復精度高，使用壽命長，廣泛應用于數控機床與加工中心上。
滾珠絲桿工作時常承受彎曲、扭轉、疲勞、沖擊，同時在滑動與轉動部位承受摩擦作用。滾珠絲桿的損壞形式主要是磨損和疲勞。因此，其性能要求是整體必須具有較好的綜合力學性能(即一定的強度與韌性配合)和高的尺寸穩定性，相關工作部位(滾道、軸徑)要求具備高硬度、高強度和足夠的耐磨性。
滾珠絲桿是傳動機構的重要零件。該工件特點是加工精度高，變形要求嚴格，由于加工工序多，熱處理質量和變形至關重要。生產中發現，工件滲碳淬火后彎曲變形嚴重，校正困難，熱處理后加工中亦出現較大變形，造成大量產品返修和不少工件報廢。
穩定性是伺服進給系統能正常工作的最基本條件，特別是低速進給時不產生“爬行”，并能適應外加負載的變化而不產生共振。穩定性與系統的慣性、剛性、阻尼及增益等有關。進給系統的壽命，主要是指保持?jǐn)?shù)控機床傳動精度和定位精度時間的長短，即各傳動部件保持其原制造精度的能力，所以，應合理選擇各傳動件材料、熱處理方式及加工工藝，并采用適宜的潤滑方式和防護措施，以延長壽命。
二、降低滾珠絲桿的溫度措施
設備在長期工作后許多零件溫度都會上升，這是會影響設備的工作效率。而高精準的設備影響更大，是會損壞精準度。滾珠絲桿是許多設備上都會運用的零件，工作時間久了，溫度就會上升，這樣就會讓精準度下降，這就需要做降溫處理。那都有哪些降溫處理辦法？
1、在滿足產品需求的前提下，盡可能減小滾珠絲桿和軸承座的預緊量；
2、盡可能選取大的導程，以下降滾珠絲桿的轉速；
3、挑選適宜的潤滑劑很重要；
4、如有條件，運用潤滑油或涼氣對絲桿軸進行強制冷卻。
三、數控機床中使用滾珠絲杠的必要性
滾珠絲杠在數控機床的裝配和調試起著很大的作用，專用的檢棒直徑尺寸需要符合相關規定，同時還要滿足相應的剛度和強度要求。而對于專用的檢套設計來說，檢套的內孔需要和檢棒的外圓設計的互相配合，且兩者之間的間隙也有一定的距離，最低不超過，滾珠絲桿螺母，最高不超過。另外，在設計檢套的外圓尺寸時，應根據軸承座以及電機座孔的名義尺寸來設計。同時還要利用公差帶～之間的公差分段來設計檢套，這樣就能在使用檢套外圓與軸承座和電機座孔的過程中，滾珠絲桿，擁有最佳的配合間隙。
滾珠絲杠螺母和工作臺之間要進行合理調整，使其達到標準要求。這就要先將工作臺的側基準面緊緊和直線導軌的滑塊相貼，利用螺栓將其固定。同時還要保持滾珠絲杠螺母法蘭端面與螺紋端面的一致性。除此之外，還要確保滾珠絲杠的清潔度，同時要將螺母和螺母座的結合面進行全面清潔，確保其干凈，再次對工作臺進行移動，防止螺母座和滾珠四、絲杠螺母法蘭端面出現松動現象。
第一，要合理調整電機座孔和直線導軌在垂直平面內的平行度，滾珠絲桿導程，使其達到相應的要求。要將電機底座和機床床身的電機座相互固定在一起，螺栓不要擰緊，從而使的塞尺不能塞入。電機座孔裝檢套、檢棒以及平尺要和電機座直線導軌滑塊的正基面相重合。平尺的上測量面要在千分表的表座上面，并移動千分表的表座，讓千分表側頭接觸檢棒上表面。在第一測量點，將千分表調零后，移動滑塊，使其推動千分尺至另一測量點，只有兩側量點的差異不足，這樣就能確保電機座孔和直線導軌在垂直平面內的平行度不足，一旦發現兩測量點的差值超過，就要對其合理調整并加以修正，進而達到相應的要求。
第二，在軸承座孔和直線導軌垂直平面內，要使其平行度滿足相應的要求。要先將機床床身軸承座和軸承座孔固定下來，但不要擰緊螺栓，這時要和檢測電機座孔的方法一樣，檢測的塞尺是否能塞入，如果塞不進則符合相應的要求，若不符合就要將軸承座和機床修刮至合格。
第三，將電機座孔和軸承座的高精度進行合理調整。移動滑塊和千分尺以及平尺的裝配體至電機座，將千分尺的表座進行推移，使其測量頭和檢棒的上表面接觸。從電機座內側選取測量點，同時還要確保測量點的最高點的千分尺要處于零位置，移動滑塊、平尺以及千分尺的裝配體至軸承座附近，這時，測量點將處于軸承座外側，其距離檢棒比較遠，軸承滾珠絲桿，那么，電機座孔軸心線和軸承座孔軸心線等高低于，一旦超過，要立即對機座孔或軸承座進行修正至符合要求為止。
最后，在水平面內，將滾珠絲杠和直線導軌內的平行度調整至合理位置，使其滿足要求。它和前者的原理相同，如果測量?jī)勺罡唿c(diǎn)的平行度小于則符合要求，如果不符合要求，要對其進行修正至合格為止。待檢測合格之后，要注意對電機座和軸承座進行銷對和定位。
