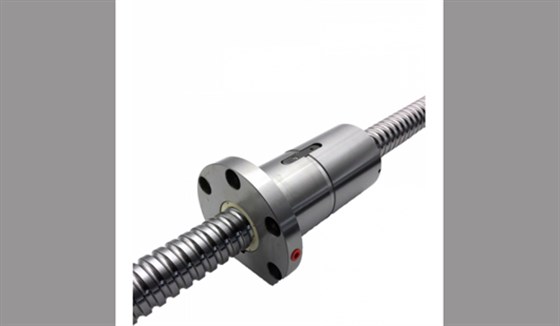

滾珠絲桿屬于機床的重要組成部分，是一種可以將回轉運動與直線運動相互轉化的理想產品，它的安裝方式，是選擇滾珠絲桿規格的重要項目，也是設計機械設計師必須考量的重要參數。

滾珠絲桿最常用的安裝方式有三種：
固定-固定安裝方式
所謂固定-固定安裝方式是指滾珠絲桿的兩端均采用軸承固定的安裝方法。這種安裝方式的優點是固定軸可以同時承受軸向力，且可以適當增加預緊力，可以提高軸承的剛度。這種安裝方式普遍存在于重型機床的設計重。
固定-支撐安裝方式
固定支撐安裝的優點是固定端可以同時承受軸向和徑向力，而支撐端之承受徑向力，這樣可以減少滾珠絲桿自重或環境熱脹冷縮帶來的彎曲。所以這種結構應用最為廣泛。中小型機床普遍采用此種安裝方式。
固定-自由安裝方式
這種安裝方式固定端可以同時承受軸向和徑向力的作用，但是對于滾珠絲桿長度比較長，細長比較小的絲桿不太適用，這種安裝方式主要用于絲桿行程短，或完全封閉式的機床應用中。
上海慧騰致力于為廣大滾珠絲杠應用廠家提供高品質的產品，主要營銷上銀HIWIN和銀泰PMI滾珠絲桿，承諾假一賠十，歡迎前來咨詢。
