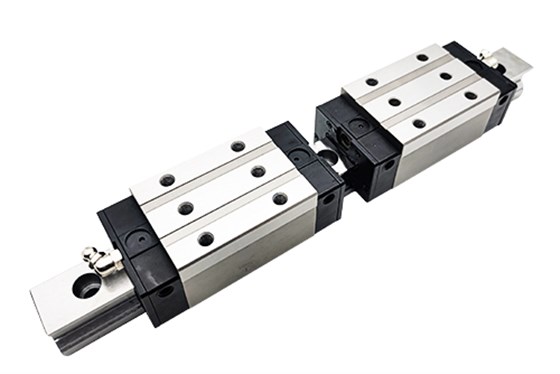

在自動化系統中，直線導軌作為關鍵的機械元件之一，承擔著精密傳動和定位的任務。為了確保整個系統的穩定性和高效性，對直線導軌的精度檢測與校準顯得尤為重要。我們需要明確什么是直線導軌的精度。直線導軌的精度主要包括直線度、平行度、重復定位精度和滑動平穩性。這些指標決定了導軌在運行過程中能否準確地引導負載沿指定路徑運動，進而影響整個自動化系統的工作性能。

直線度是指導軌在運動過程中相對于參考直線的偏差。檢測直線度常用的方法有激光干涉儀法和直線度儀法。激光干涉儀法利用激光干涉原理，通過激光束在直線導軌上的反射和干涉，測量其運動軌跡的偏差。該方法具有高精度和非接觸測量的優點，適用于高精度要求的場合。直線度儀法則是通過在導軌上放置直線度儀，沿導軌移動測量其相對于基準線的偏差。這種方法操作簡單，成本較低，但精度相對較低。

平行度是指兩條直線導軌之間的平行度誤差，這對多軸聯動的自動化系統尤為重要。檢測平行度的方法主要有雙頻激光干涉儀法和激光準直儀法。雙頻激光干涉儀法利用兩束不同頻率的激光進行干涉測量，通過計算相對位移來評估平行度誤差。激光準直儀法則是通過在兩條導軌上放置準直儀，利用激光束的準直性測量其相對位置的變化，從而判斷平行度。

重復定位精度是指導軌在多次往復運動后能否準確回到初始位置，這一指標直接影響自動化設備的加工精度和效率。檢測重復定位精度的方法主要有電子千分表法和光柵尺法。電子千分表法通過在導軌上安裝電子千分表，測量其多次往復運動后的最終位置與初始位置的差異。光柵尺法則是利用光柵尺進行位置反饋測量，通過對多次測量結果的統計分析，評估重復定位精度。

滑動平穩性是指導軌在運動過程中的平穩程度和阻力變化情況。檢測滑動平穩性的方法主要有速度傳感器法和力傳感器法。速度傳感器法通過在導軌上安裝速度傳感器，實時監測其運動速度的變化情況，以評估滑動平穩性。力傳感器法則是通過在導軌的運動部件上安裝力傳感器，測量運動過程中的摩擦力變化，從而判斷滑動是否平穩。

在檢測完精度后，校準是確保導軌性能的關鍵步驟。校準方法主要包括機械校準和軟件校準。機械校準是通過調整導軌安裝位置、調節支撐點和緊固件等手段，物理上校正導軌的直線度和平行度。對于較大誤差，可以通過更換導軌或加工調整導軌支撐底座來進行校正。軟件校準則是利用數控系統的補償功能，通過輸入誤差數據，對導軌的運動軌跡進行軟件補償。

直線導軌的精度檢測與校準在自動化系統中具有至關重要的作用。通過科學的檢測方法和有效的校準技術，可以確保導軌的高精度運行，從而提高整個系統的生產效率和產品質量。未來，隨著檢測技術和智能算法的不斷進步，直線導軌的精度控制將會更加精準和高效，為自動化系統的發展提供堅實的技術保障。
