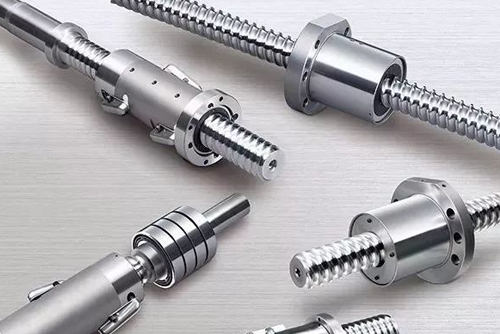

滾珠絲桿的負載能力與選型計算
引言：
滾珠絲桿通過螺桿和螺帽間的滾珠來轉換旋轉運動為直線運動，具有高效率、高精度的特點。正確評估其負載能力并進行合理的選型計算，是確保滾珠絲桿能在特定條件下正常工作的關鍵步驟。
負載類型與影響因素：
-
靜態負載：包括軸向負載、扭矩和徑向負載。軸向負載是滾珠絲桿最主要的負載形式，由工作臺、工件及附加設備等的重量構成。
-
動態負載：在加減速過程中產生的負載，影響動態負載的因素包括運動部件的質量、速度、加速度以及使用頻率等。
-
環境因素：工作環境的溫度、濕度、灰塵等也會影響滾珠絲桿的性能和壽命。
選型計算流程：
-
確定需求：明確負載類型、大小、方向和作用點，以及運動速度、行程、精度和預期壽命等要求。
-
預選滾珠絲桿：根據應用需求和條件，選擇合適直徑的螺桿和合適的螺帽類型。
-
計算軸向負載：基于應用的最大負載條件，計算滾珠絲桿需要承受的軸向負載。
-
計算扭矩：根據作用在滾珠絲桿上的負載和作用半徑，計算出所需的驅動扭矩。
-
校核動態負載：考慮設備的工作循環和加速減速的影響，核算滾珠絲桿在動態條件下的負載能力。
-
考慮安全系數：根據應用的重要性和環境條件，選擇合適的安全系數，確保滾珠絲桿的可靠性和穩定性。
-
綜合評估：綜合考慮精度、剛性、壽命等因素，對初步選型進行驗證和調整。
詳細計算方法：
-
靜態負載下的軸向變形：根據材料力學公式，計算在最大靜態負載下螺桿的延伸量，確保其滿足系統的剛度要求。
-
臨界速度計算：為了避免共振，計算滾珠絲桿的臨界速度，確保其在設計速度范圍內運行。
-
壽命計算：基于動態負載和預期運行距離，使用IS0壽命計算公式估算滾珠絲桿的預期壽命。
案例分析：
假設為一臺數控機床選型滾珠絲桿，機床工作臺質量為200kg，最大切削力為1500N，行程速度為20m/min，快速進給速度為50m/min，每天運行8小時，預期使用壽命為15年。首先計算靜態負載和動態負載，然后根據制造商的選型表和計算工具，選擇滿足要求的滾珠絲桿型號，最后核算壽命和剛性，確保所選滾珠絲桿符合所有設計和性能要求。
結論：
滾珠絲桿的負載能力和正確的選型計算是確保機械設備長期穩定運行的基礎。通過詳細的負載分析和精確的計算，可以避免過載和欠載的問題，延長滾珠絲桿的使用壽命，提高整個系統的性能和可靠性。因此，掌握負載能力的計算和選型方法，對于設計師和工程師來說是非常重要的技能。
