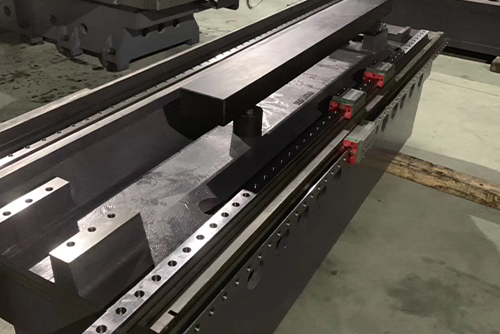

直線導軌和滾珠絲杠是現代機械制造領域中常見的兩種精密傳動裝置，它們配合使用可以實現高精度、高負載和穩定的直線運動。

一、配合原理

直線導軌

直線導軌由導軌和導向塊組成，其中導軌上通常有凹槽或滑道，導向塊通過滑動在導軌上運動。直線導軌通過提供穩定的導向和剛性支撐，實現工件在不同方向上的精確定位和移動。

滾珠絲杠

滾珠絲杠由螺紋絲杠、滾珠和螺母組成。當螺紋絲杠旋轉時，滾珠通過滾動在螺紋絲杠的螺紋和螺母之間，從而將旋轉運動轉化為直線運動。滾珠絲杠具有高效率、高負載能力和高剛性的特點。

配合使用時，滾珠絲杠的旋轉運動可以驅動導向塊在直線導軌上進行平穩的直線運動。滾珠絲杠提供了高轉換效率和大負載能力，而直線導軌則提供了穩定的導向和剛性支撐，使得整個系統具有高精度和高剛度。

1. 配合優勢

   直線導軌與滾珠絲杠的配合使用有以下幾個優勢：

   高精度：滾珠絲杠的滾珠滾動特性使得直線運動更加平穩和準確，可以實現微小尺寸的運動控制。

   高負載能力：滾珠絲杠能夠承受較大的工作負荷，而直線導軌提供了穩定的導向和剛性支撐，使得系統能夠承受更大的動力和負載。

   高剛性：直線導軌和滾珠絲杠都具有較高的剛性，能夠抵抗外界干擾和振動，提供穩定的運動控制。

   高效率：滾珠絲杠的滾動傳動方式比傳統的螺紋傳動效率更高，能夠提高系統的轉換效率和能量利用率。

   低摩擦：直線導軌和滾珠絲杠的配合方式減少了摩擦，降低了系統的能量損耗和磨損。

   三、應用領域

   直線導軌與滾珠絲杠的配合使用在許多領域都有廣泛的應用，包括但不限于以下幾個方面：

   數控機床：直線導軌和滾珠絲杠的組合可實現數控機床中工件在不同方向上的精確定位和移動，提高加工精度和生產效率。

   自動化生產線：直線導軌和滾珠絲杠可用于輸送系統、裝配線和搬運設備，確保產品的穩定運輸和準確位置控制。

   機器人技術：直線導軌和滾珠絲杠的配合使用可以實現機器人的直線運動和定位，支持自動化操作和精密加工。

   3D打印機：直線導軌和滾珠絲杠可用于3D打印機的運動控制，提供高精度和穩定的打印效果。

   醫療設備：直線導軌和滾珠絲杠可用于醫療設備中的運動平臺，如手術機器人、CT掃描儀等，提供精確的運動和定位。

   四、注意事項

   在使用直線導軌和滾珠絲杠時，需要注意以下幾點：

   選擇合適的型號和尺寸：根據具體應用需求選擇適合的直線導軌和滾珠絲杠型號和尺寸，以滿足系統的運動要求。





   維護保養：定期對直線導軌和滾珠絲杠進行清潔、潤滑和緊固等維護工作，以確保其正常運行和延長使用壽命。

   防止過載：避免超過直線導軌和滾珠絲杠的額定負荷，以防止損壞裝置。

   防止污染：注意防止灰塵、液體等污染物進入直線導軌和滾珠絲杠，以免影響其運動精度和壽命。

   總結起來，直線導軌與滾珠絲杠的配合使用可以實現高精度、高負載和穩定的直線運動。它們在機械制造、自動化生產和其他領域中有著廣泛的應用，為提高生產效率和產品質量發揮著重要作用。在選擇和使用時，需要根據具體要求進行合理的選擇和維護，以確保其最佳性能和壽命。
