伺服電動夾爪的運動學分析

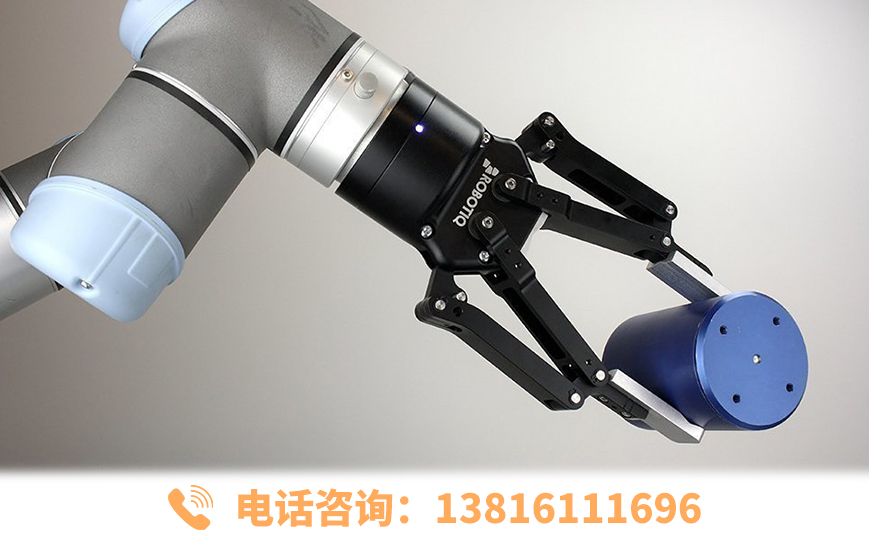

伺服電動夾爪是一種常見的自動化裝置，其主要作用是在工業生產過程中自動夾取和放置物品。相比于傳統的機械手臂，伺服電動夾爪具有更高的精度、更快的響應速度以及更廣泛的應用范圍。本文將對伺服電動夾爪的運動學分析進行詳細介紹。

一、伺服電動夾爪的組成結構

伺服電動夾爪主要由如下部分組成：

1、電動機：驅動夾爪開合運動的動力源，通常采用交流伺服電機或直流無刷電機。

2、減速器：將電動機的高速旋轉轉換為夾爪的低速旋轉，并提供較大的扭矩輸出。

3、夾爪控制系統：根據實際需要控制夾爪的開合動作，通常采用PID控制算法。

4、傳感器：通過檢測夾爪的位置和姿態信息，反饋到控制系統中，以實現夾爪的閉環控制。

5、夾爪本身：包括定位裝置、夾緊機構等部分，實現對被夾物體的可靠夾持。

二、伺服電動夾爪的運動學模型

伺服電動夾爪的運動學模型可以分為以下幾個部分：

1、電機轉動的角度 α

電機的旋轉角度直接影響到夾爪開合的角度，因此需要對其進行建模。假設電機轉動的角度為α，則夾爪的開合角度θ與α之間存在如下關系：

θ = kα

其中k為夾爪的開合系數，通常取決于夾爪的結構和材料等因素。

2、夾爪的位置和姿態信息

夾爪的位置和姿態信息通常通過傳感器進行檢測，并反饋到控制系統中。假設夾爪的位置為(x,y,z)，姿態角為(α,β,γ)，則可表示為：

T = [R|P]

其中R是3×3的旋轉矩陣，P是3×1的位移向量。通過將夾爪的位置和姿態信息轉化為齊次變換矩陣，可以方便地進行運動學計算。

4、夾爪的末端速度

夾爪的末端速度可以通過以下公式計算得出：

V = J(q)q'

其中q是夾爪的廣義坐標，J(q)是夾爪的雅克比矩陣，q'是夾爪的廣義速度。

5、夾爪的末端加速度

夾爪的末端加速度可以通過以下公式計算得出：

A = J(q)q'' + J'(q)q'^2

其中q''是夾爪的廣義加速度，J'(q)是夾爪的雅克比矩陣的導數。需要注意的是，夾爪的末端加速度不僅受到廣義加速度的影響，還受到廣義速度的平方項的影響。

三、伺服電動夾爪的運動規劃

伺服電動夾爪的運動規劃通常分為兩個環節：路徑規劃和軌跡跟蹤。

1、路徑規劃

路徑規劃是指在給定起點和終點的情況下，規劃出夾爪運動的軌跡。路徑規劃通?？梢允褂貌逯捣椒ɑ騼?yōu)化算法實現。

插值方法是指在定義好起點和終點之后，通過一些中間點來構造出夾爪的運動軌跡。例如，線性插值可以將夾爪從起點移動到終點，并在移動的過程中保持勻速度。另外，還有二次、三次樣條等更高階的插值方法可以使用。

優化算法是指在滿足一定約束條件的前提下，對夾爪運動軌跡進行優化，得到最優的運動軌跡。例如，可以最小化夾爪的能量消耗、最大化夾爪的速度等目標函數來實現運動軌跡的優化。

2、軌跡跟蹤

軌跡跟蹤是指將路徑規劃得到的軌跡轉換為電機控制指令，實現夾爪的閉環控制。根據夾爪的位置、姿態信息以及末端速度、加速度等參數，計算出電機的控制指令，驅動夾爪按照預定的軌跡運動。

需要注意的是，在軌跡跟蹤的過程中，如果夾爪受到了外界干擾，例如被夾物體的質量變化、摩擦力變化等因素影響，會導致夾爪的運動與預期的軌跡出現偏差。因此需要對控制系統進行實時調整，保證夾爪運動的精度和可靠性。

四、伺服電動夾爪的應用

伺服電動夾爪在工業自動化生產線上具有廣泛的應用。例如：

1、自動化加工：伺服電動夾爪可以用于機床上的自動化加工，實現對工件的自動夾取和放置。

2、物流分揀：伺服電動夾爪可以用于物流分揀系統中，實現對包裹或貨物的快速夾取和放置。

3、機器人裝配：伺服電動夾爪可以用于機器人的裝配過程中，實現對零部件的精確夾取和放置。

4、包裝封箱：伺服電動夾爪可以用于包裝封箱系統中，實現對產品的自動夾取和放置，提高包裝效率和質量。

5、清洗消毒：伺服電動夾爪可以用于清洗消毒設備中，實現對器具的自動夾取和放置，提高清洗消毒的效率和安全性。

總之，伺服電動夾爪在工業自動化生產線上具有廣泛的應用前景，有望成為未來工業自動化發展的重要組成部分。
